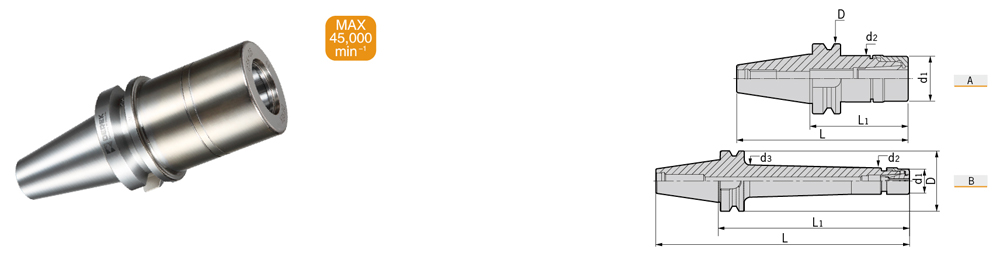

BT-GSK高速精密筒夾本體

BT-GSK High Precision Chuck
BT-GSK高速精密筒夾本體

型號		圖示	夾持范圍								適用筒夾
Specifcation		Figure	Range	D	d1	d2	d3	L	L1	T	Suit collet
BT30- BT40- BT50-	GSK6-70	A	0.7-6.0	46	19.5	20	-	118.4	70	M6x1	DSK6
	GSK6-100	A	0.7-6.0	46	19.5	20	-	148.4	100	M6x1	DSK6
	GSK10-70	A	1.75-10.0	46	27	27.5	-	118.4	70	M10x1.5	DSK10
	GSK10-100	A	1.75-10.0	46	27	27.5	-	148.4	100	M10x1.5	DSK10
	GSK16-100	A	2.75-16.0	46	40	40.5	-	148.4	100	M16x2	DSK16
	GSK16-120	A	2.75-16.0	46	40	40.5	-	168.4	120	M16x2	DSK16
	GSK16-150	A	2.75-16.0	46	40	40.5	-	198.4	150	M16x2	DSK16
	GSK20-70	A	3.5-20.0	46	48	48.5	-	118.4	70	M16x2	DSK20
	GSK20-100	A	3.5-20.0	46	48	48.5	-	148.4	100	M16x2	DSK20
	GSK25-100	A	16.0-25.4	46	55	55	-	148.4	100	M20x2	DSK25
	GSK6-70	A	0.7-6.0	63	19.5	20	-	135.4	70	M6x1	DSK6
	GSK6-100	A	0.7-6.0	63	19.5	20	-	165.4	100	M6x1	DSK6
	GSK6-120	A	0.7-6.0	63	19.5	20	-	185.4	120	M6x1	DSK6
	GSK6-150L	B	0.7-6.0	63	19.5	20	26.4	215.4	150	M6x1	DSK6
	GSK10-70	A	1.75-10.0	63	27	27.5	-	135.4	70	M10x1.5	DSK10
	GSK10-100	A	1.75-10.0	63	27	27.5	-	165.4	100	M10x1.5	DSK10
	GSK10-120	A	1.75-10.0	63	27	27.5	-	185.4	120	M10x1.5	DSK10
	GSK10-150	A	1.75-10.0	63	27	27.5	-	215.4	150	M10x1.5	DSK10
	GSK10-200L	B	1.75-10.0	63	27	27.5	33.7	265.4	200	M10x1.5	DSK10
	GSK16-70	A	2.75-16.0	63	40	40.5	-	135.4	70	M16x2	DSK16
	GSK16-100	A	2.75-16.0	63	40	40.5	-	165.4	100	M16x2	DSK16
	GSK16-120	A	2.75-16.0	63	40	40.5	-	185.4	120	M16x2	DSK16
	GSK16-150	A	2.75-16.0	63	40	40.5	-	215.4	150	M16x2	DSK16
	GSK16-200L	B	2.75-16.0	63	40	40.5	45.7	265.4	200	M16x2	DSK16
	GSK20-70	A	3.5-20.0	63	48	48.5	-	135.4	70	M16x2	DSK20
	GSK20-100	A	3.5-20.0	63	48	48.5	-	165.4	100	M16x2	DSK20
	GSK20-120	A	3.5-20.0	63	48	48.5	-	185.4	120	M16x2	DSK20
	GSK20-150	A	3.5-20.0	63	48	48.5	-	215.4	150	M16x2	DSK20
	GSK20-200L	B	3.5-20.0	63	48	48.5	55.7	265.4	200	M16x2	DSK20
	GSK25-100	A	16.0-25.4	63	55	55	-	165.4	100	M20x2	DSK25
	GSK25-120	A	16.0-25.4	63	55	55	-	185.4	120	M20x2	DSK25
	GSK25-150	A	16.0-25.4	63	55	55	-	215.4	150	M20x2	DSK25
	GSK25-200L	B	16.0-25.4	63	55	55	59.9	265.4	200	M20x2	DSK25
	GSK10-105	A	1.75-10.0	100	27	27.5	-	206.8	105	M10x1.5	DSK10
	GSK10-135	A	1.75-10.0	100	27	27.5	-	236.8	135	M10x1.5	DSK10
	GSK10-165	A	1.75-10.0	100	27	27.5	-	266.8	165	M10x1.5	DSK10
	GSK10-200L	B	1.75-10.0	100	27	27.5	35.2	301.8	200	M10x1.5	DSK10

型號		圖示	夾持范圍								適用筒夾
Specifcation		Figure	Range	D	d1	d2	d3	L	L1	T	Suit collet
BT50-	GSK16-100	A	2.75-16.0	100	40	40.5	-	201.8	100	M16x2	DSK16
	GSK16-125	A	2.75-16.0	100	40	40.5	-	226.8	125	M16x2	DSK16
	GSK16-150	A	2.75-16.0	100	40	40.5	-	251.8	150	M16x2	DSK16
	GSK16-200L	B	2.75-16.0	100	40	40.5	48.4	301.8	200	M16x2	DSK16
	GSK16-250L	B	2.75-16.0	100	40	40.5	48.4	351.8	250	M16x2	DSK16
	GSK20-100	A	3.5-20.0	100	48	48.5	-	201.8	100	M16x2	DSK20
	GSK20-125	A	3.5-20.0	100	48	48.5	-	226.8	125	M16x2	DSK20
	GSK20-150	A	3.5-20.0	100	48	48.5	-	251.8	150	M16x2	DSK20
	GSK20-200	A	3.5-20.0	100	48	48.5	-	301.8	200	M16x2	DSK20
	GSK20-250L	B	3.5-20.0	100	48	48.5	55.4	351.8	250	M16x2	DSK20
	GSK20-300L	B	3.5-20.0	100	48	48.5	55.4	401.8	300	M16x2	DSK20
	GSK25-150	A	16.0-25.4	100	55	55	-	251.8	150	M20x2	DSK25
	GSK25-200	A	16.0-25.4	100	55	55	-	301.8	200	M20x2	DSK25
	GSK25-250L	B	16.0-25.4	100	55	55	61.4	351.8	250	M20x2	DSK25
	GSK25-300L	B	16.0-25.4	100	55	55	61.4	401.8	300	M20x2	DSK25

注：筒夾與扳手需單獨另購，可選配中心出水螺帽與端面出水螺帽詳見第幾頁。
Notice: Collets and wrenchs shall be ordered separately.

特點/ Feature
■DHP刀具系列用途高轉速、高精密切削加工，切削效果佳。	■Suitable for high-speed and high precision cutting;
■動平衡設定： G2.5 ； 25,000 rpm。	■Balanced: G2.5; 25,000 rpm;
■3D處徑向跳動0.005 mm。	■Runout (X3D): < 0.005 mm.
